Клапан обратный одностворчатый — применение, особенности, основные характеристики



Для предотвращения обратного движения среды в трубопроводных системах рекомендуется использовать механизм с одной заслонкой. Его конструкция обеспечивает минимальное сопротивление потоку и быстрое срабатывание при изменении направления движения жидкости или газа.

Основные преимущества:

• Высокая герметичность за счёт плотного прилегания заслонки к седлу.
• Простота монтажа благодаря компактным габаритам и малому весу.
• Долговечность эксплуатации благодаря использованию материалов, устойчивых к коррозии и эрозии.

Клапан обратный одностворчатый подходит для систем с низким давлением и умеренной скоростью потока. Например, его устанавливают в водопроводных сетях, системах отопления и вентиляции. Для работы с агрессивными средами выбирают модели из нержавеющей стали или с защитными покрытиями.

Параметры для правильного выбора:

1. Диаметр присоединения – должен соответствовать размеру трубопровода.
2. Рабочее давление – не превышает предельных значений, указанных в технической документации.
3. Температурный диапазон – должен соответствовать условиям эксплуатации.

Монтаж выполняется с учетом направления потока, указанного на корпусе. Перед установкой необходимо проверить герметичность соединений и отсутствие посторонних предметов внутри механизма.

Клапан обратный одностворчатый: применение, особенности, характеристики

Механизм с одной створкой предназначен для предотвращения обратного потока жидкости или газа в трубопроводных системах. Его конструкция включает подвижный элемент, который автоматически закрывается под действием гравитации или давления при изменении направления движения среды.

Основные сферы эксплуатации:

• Системы водоснабжения и канализации.
• Коммуникации с перекачкой нефти и газа.
• Промышленные линии с циркуляцией химических веществ.

Конструктивные преимущества:

1. Простота монтажа и обслуживания благодаря минимальному количеству деталей.
2. Надежность в условиях высокого давления и агрессивных сред.
3. Снижение гидравлических потерь за счет оптимизированной формы створки.

Материалы изготовления подбираются в зависимости от условий работы:

• Чугун – для систем с водой и нейтральными средами.
• Нержавеющая сталь – для химически активных веществ и высоких температур.
• Латунь – для трубопроводов с питьевой водой и умеренными нагрузками.

При выборе модели необходимо учитывать диаметр трубопровода, давление среды и температурный режим. Например, для систем с давлением до 16 бар и температурой до 120°C подходят стандартные чугунные изделия. Для более жестких условий требуется использование усиленных стальных конструкций.

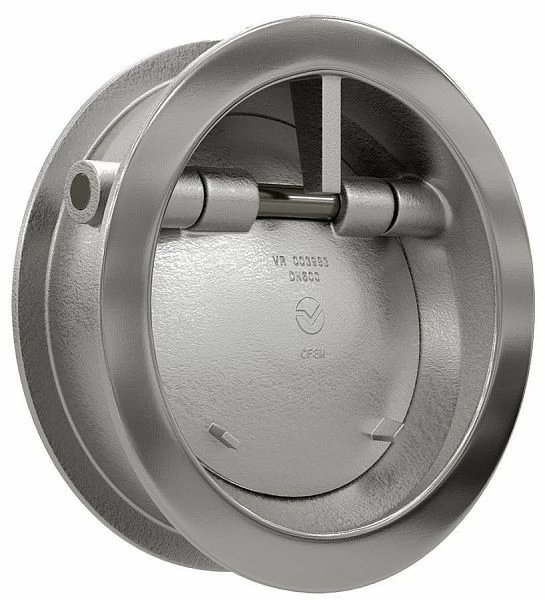

Что такое одностворчатый обратный клапан и как он работает

Устройство предотвращает обратный поток жидкости или газа в трубопроводах, обеспечивая движение среды только в одном направлении. Оснащено подвижной заслонкой, которая открывается под давлением потока и закрывается при его остановке или изменении направления.

• Конструкция: Состоит из корпуса, диска (заслонки) и уплотнительной прокладки. Диск крепится на шарнирной оси, что позволяет ему свободно поворачиваться.
• Принцип действия: При движении среды вперед давление поднимает заслонку, открывая проход. Если поток прекращается или меняет направление, диск под действием силы тяжести закрывается, предотвращая обратное движение.

Важно учитывать следующие параметры при выборе и эксплуатации:

1. Материал: Корпус и диск изготавливаются из металла (например, стали или чугуна) или полимеров (для агрессивных сред).
2. Диаметр: Должен соответствовать размеру трубопровода для минимизации потерь давления.
3. Рабочее давление: Устройство должно выдерживать максимальное давление в системе.

Монтаж выполняется в горизонтальном или вертикальном положении с учетом направления потока, указанного на корпусе. Регулярное обслуживание включает проверку износа уплотнительных элементов и очистку от загрязнений.

Такие механизмы широко используются в водоснабжении, отоплении, нефтегазовой и химической промышленности. Они обеспечивают надежную защиту оборудования от повреждений, вызванных обратным потоком.

Основные сферы применения одностворчатых обратных клапанов

Устройства с одной заслонкой широко используются в системах, где необходимо предотвратить обратный поток среды. Они обеспечивают надежную работу в различных отраслях благодаря простой конструкции и высокой эффективности. Ниже перечислены ключевые области их эксплуатации.

• Водоснабжение и канализация: Устанавливаются в трубопроводах для защиты насосов и оборудования от гидроударов, а также для предотвращения возврата сточных вод.
• Отопление: Применяются в системах отопления для контроля направления теплоносителя, что позволяет избежать потерь тепла и повысить энергоэффективность.
• Промышленные процессы: Используются в технологических линиях для предотвращения смешивания различных сред или остановки потока при аварийных ситуациях.
• Вентиляция и кондиционирование: Устанавливаются в воздуховодах для блокировки обратного движения воздуха, обеспечивая корректную работу вентиляционных систем.

В таблице ниже представлены примеры установок в зависимости от типа среды:

Выбор подходящего варианта зависит от условий эксплуатации, таких как давление, температура и тип транспортируемой среды.

Конструктивные особенности одностворчатых обратных клапанов

Основной элемент конструкции – диск, который крепится к корпусу с помощью шарнира. Диск может быть выполнен из различных материалов в зависимости от условий эксплуатации:

• Нержавеющая сталь – для агрессивных сред.
• Чугун – для систем с высоким давлением.
• Пластик – для работы с химическими веществами.

Корпус изготавливается цельнолитым или разборным. Предпочтение зависит от требований к обслуживанию:

1. Цельнолитые модели – повышенная герметичность, минимальный риск утечек.
2. Разборные корпуса – удобство при замене изношенных деталей.

Для предотвращения гидравлических ударов используются устройства с демпфирующими элементами. Это снижает износ и продлевает срок службы.

Монтаж зависит от типа соединения:

• Фланцевое – для трубопроводов с большим диаметром.
• Муфтовое – для компактных систем.
• Под приварку – для высоконагруженных участков.

Дополнительные функции включают возможность установки пружины для регулировки давления срабатывания или использования уплотнительных колец для повышения герметичности.

Критерии выбора одностворчатого обратного клапана для конкретных задач

Для подбора подходящего устройства учитывайте следующие параметры:

1. Материал корпуса и уплотнителей

Выбирайте материалы, устойчивые к воздействию рабочей среды:

• Чугун – для воды и пара при умеренных температурах.
• Нержавеющая сталь – для агрессивных жидкостей и высоких температур.
• Латунь – для бытовых и промышленных систем с водой.

2. Давление и пропускная способность

Обратите внимание на параметры:

• Рабочее давление должно соответствовать условиям системы.
• Пропускная способность должна обеспечивать требуемый поток без потерь.

Для точного расчета используйте данные о скорости потока и диаметре трубопровода.

3. Температурный режим

Убедитесь, что устройство выдерживает условия эксплуатации:

• Для горячей воды – до 150°C.
• Для пара – до 300°C.
• Для холодных жидкостей – до 40°C.

Избегайте использования материалов, которые могут деформироваться или разрушаться при высоких температурах.

4. Особенности монтажа

Учитывайте способ установки:

1. Фланцевый монтаж – для больших диаметров труб.
2. Муфтовое соединение – для малых и средних диаметров.
3. Межфланцевый способ – для компактных решений.

Проверьте, чтобы устройство соответствовало стандартам и нормам, принятым в вашей отрасли.

Для точного подбора всегда анализируйте условия эксплуатации и технические параметры системы.

Преимущества и недостатки одностворчатых обратных клапанов

Для выбора подходящего устройства важно учитывать его сильные и слабые стороны. Такой подход позволяет подобрать оптимальное решение для конкретной задачи.

Сильные стороны:

• Простота конструкции обеспечивает минимальное количество точек износа и снижает вероятность поломок.
• Компактные размеры позволяют устанавливать устройство в ограниченном пространстве.
• Низкое гидравлическое сопротивление обеспечивает эффективную работу системы без лишних энергозатрат.
• Высокая скорость срабатывания предотвращает обратный поток жидкости или газа.
• Долговечность достигается за счет использования коррозионностойких материалов.

Слабые стороны:

1. Чувствительность к загрязнениям может привести к заклиниванию.
2. Ограниченная герметичность при низких давлениях снижает эффективность работы.
3. Вибрирование створки при определенных условиях создает шум и увеличивает износ.
4. Необходимость точного монтажа, так как отклонения от уровня могут ухудшить работу.
5. Ограниченная совместимость с высоковязкими средами из-за снижения скорости срабатывания.

При выборе рекомендуется учитывать специфику системы, такие параметры, как давление, температура и тип среды. Это позволит минимизировать риски и обеспечить стабильную работу.

Срок службы и обслуживание одностворчатых обратных клапанов

Период эксплуатации устройства зависит от условий работы, материала изготовления и регулярности технического осмотра. В среднем, срок службы составляет от 5 до 10 лет при правильном использовании.

Для увеличения долговечности следуйте следующим рекомендациям:

• Проверяйте состояние уплотнителей: Заменяйте изношенные прокладки каждые 2–3 года.
• Контролируйте чистоту внутренних поверхностей: Удаляйте налет и загрязнения не реже одного раза в год.
• Избегайте перегрузок: Соблюдайте допустимые значения давления и температуры.

Основные этапы технического обслуживания:

1. Отключите устройство от системы и сбросьте давление.
2. Демонтируйте механизм для детального осмотра.
3. Проверьте целостность створки и оси вращения.
4. Очистите внутренние поверхности от отложений.
5. Смажьте подвижные части силиконовой смазкой.
6. Установите устройство обратно и выполните тестовый запуск.

Материал корпуса влияет на устойчивость к коррозии и износу. Для агрессивных сред выбирайте модели из нержавеющей стали или латуни. Пластиковые варианты подходят для систем с низким давлением и нейтральными средами.

При появлении протечек, заедания или снижения пропускной способности выполните ремонт или полную замену. Не рекомендуется использовать поврежденные устройства, так как это может привести к авариям в системе.
